實木地板投訴案例分析（1）

       ----實木地板的瓦狀變形

                    中國林產工業協會專家委員

                    吉林省林業科學研究院  副院長 (研究員)  王  軍

                    吉林省林產品質量監督檢驗站 站長

我們曾在本刊當中簡單介紹過實木地板瓦狀變形的問題，由于實木地板瓦狀變形的問題在許多地方還沒有得到解決，實木地板瓦狀變形的問題在實木地板的投訴當中仍占有較大的比例，因此有必要對實木地板瓦狀變形產生的原因進行詳細的分析，提出預防措施，減少和避免此類問題的發生。

一　瓦狀變形產生的原因

為了說明實木地板瓦狀變形產生的原因，我們首先做一個試驗，分別選擇了8塊重蟻木地板進行實驗，其試驗條件及結果如下：

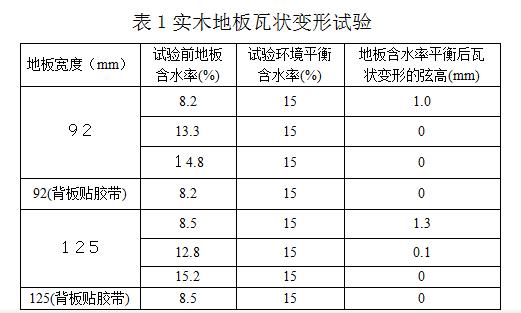

將選擇的不同寬度和不同含水率的重蟻木地板（見表１）同時放在恒溫恒濕箱里，為了對比起見，分別選擇了含水率比較低的地板，在地板的背面粘貼了防水的膠帶，也一同放在恒溫恒濕箱里。把恒溫恒濕箱的平衡含水率調整到15％左右，長時間處于此環境，地板的含水率發生變化，待地板的含水率平衡后，用鋼板尺和塞尺測定瓦狀變形的最大弦高。

試驗結論如下：

１地板含水率越低，吸收水分越多，瓦狀變形就越大，當?shù)匕宓暮逝c環境的平衡含水率一致或相近時,地板的含水率變化很小，地板就不易產生瓦狀變形。

２地板的瓦狀變形是地板吸收水分導致的，由于木材有吸濕滯后現象（地板的吸濕滯后大約２％左右），比環境平衡含水率低２％左右的地板含水率變化不明顯，不會產生瓦狀變形。

３地板的寬度越大，受潮后產生的瓦狀變形就越大。例如，同等條件下寬度為92mm的地板瓦狀變形的弦高１.0mm, 寬度為125mm的地板瓦狀變形的弦高１.3mm。

4對比試驗結果表明，地板瓦狀變形是地板背面吸水，背板變長所致。事實上，實木地板的表面油漆很厚，形成了連續的保護膜，阻擋了水分進入，而背板的油漆很少，在放大鏡下觀察，到處都是孔，不能起到防止水分進入的作用，當?shù)匕宓谋趁姹┞对诔睗竦沫h(huán)境時，地板背面迅速吸水膨脹，導致瓦狀變形。如果環境越潮濕，瓦變的速度越快，變形也越大。在地板背面粘貼防水膠帶后，堵塞了背板吸水的通道，水分是從四周的企口進入地板，地板整體均勻膨脹，就不會產生瓦狀變形。可見,解決瓦狀變形的最好方法是阻止水分從地板的背面進入，可以選擇正確的安裝方法解決。

５實木地板瓦狀變形與產品質量無關，與安裝質量和使用環境有關，實木地板瓦狀變形是地板受潮的典型特征。

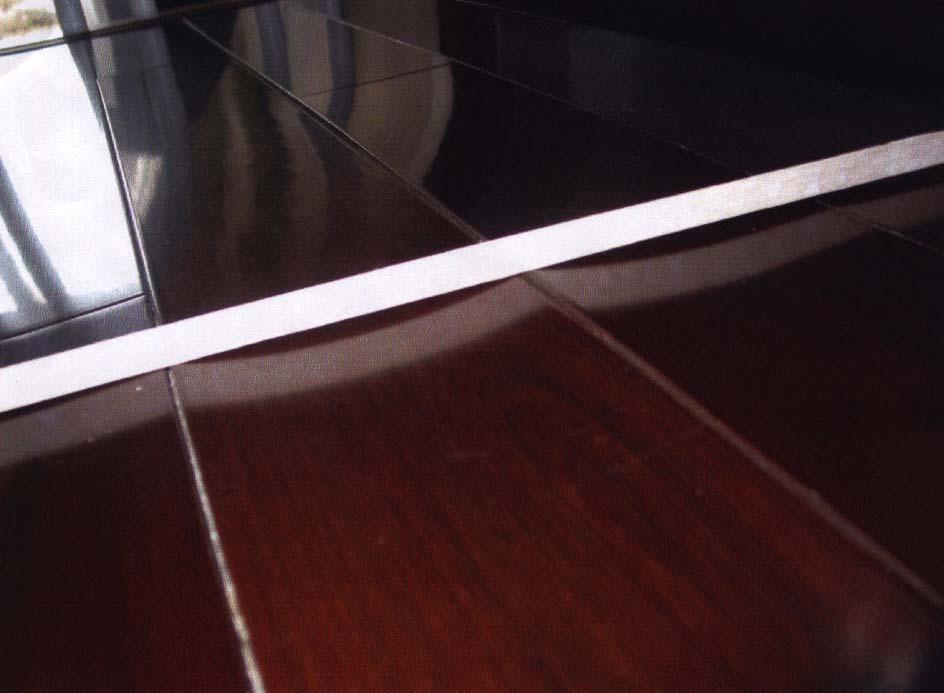

圖1a

圖1b

圖1實木地板受潮后產生瓦狀變形情況

二　引起瓦狀變形的水分

引起地板瓦狀變形的水分有以下三部分：

１地面的水分

新交工的樓房，地面的水分一般都在20％以上，有的高達25％,國家標準規定地面的含水率在20％以下方可安裝地板，很多樓房當年交工就裝修，地面含水率是很難達到要求。即使是地面的含水率在20％以下，也要跑出大量的水分。

２木龍骨的水分

目前，在我國許多地區使用的木龍骨都不進行干燥，多數依靠自然干燥，個別的含水率都在20%以上，東北用的木龍骨幾乎都不干燥，木龍骨中的水分也可以導致地板水分增高，產生瓦狀變形。

３空氣中的水分

我國南方的空氣潮濕，到了雨季空氣的相對濕度最高時可達95%以上，空氣的平衡含水率最高可達18%左右，即使是我國的東北和華北，6~9月的雨季，空氣的平衡含水率最高可達15%以上，如果地板的含水率低于當?shù)仄胶夂剩匕迦钥晌账帧?nbsp;

三　地板安裝經常出現的問題

1鋪裝地板不加防潮膜

地板的安裝過程中不加防潮膜或不采取防潮措施（見圖2），如果是舊樓，環境不潮濕，木龍骨又經過干燥，地板的含水率又和環境的平衡含水率相近，地板不會出現瓦狀變形。無論如何，這種安裝方法對地面的水分、龍骨中的水分和空氣中的水分都沒有防止作用，當任何一種水分超過地板的含水率，地板都會產生瓦狀變形，這種方法是極其不安全的。也是不符合GB/T 20238-2006 木質地板鋪裝、驗收和使用規范的要求。

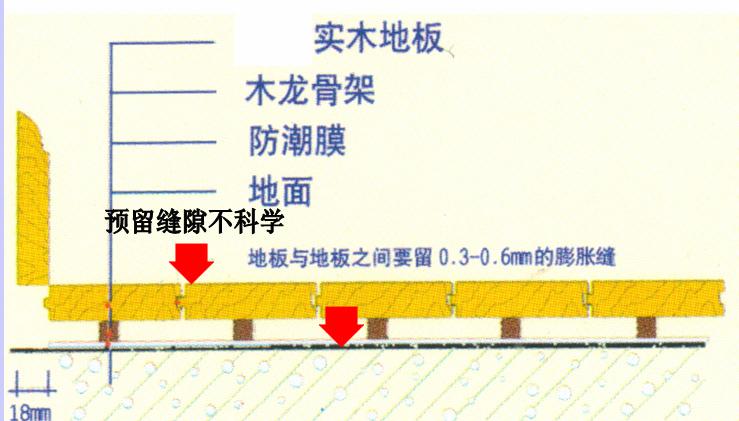

圖2地板安裝未加防潮膜

2把防潮膜鋪在龍骨下面

圖3防潮膜鋪在木龍骨的下面

這種安裝方法可以有效地控制地面的水分對地板產生的危害，但是，不能防止木龍骨和空氣中的水分對地板產生的危害，有時也會產生問題。如果木龍骨是經過干燥的，地板的含水率又與使用環境的平衡含水率相近，是不會有問題的。因此，在《木質地板鋪裝工程技術規程》CECS 191：2005中可以用此方法。因?yàn)楣こ添?xiàng)目，一次用的實木地板比較多，地板的含水率必須滿足設計要求，在工程設計時就要求地板的含水率應與使用環境的平衡含水率相適應。而對千家萬戶的非工程項目，我們不可能都對每一戶地板的含水率進行設計，就很難保證不出問題。所以，在新頒布的國家標準GB/T20238-2006 木質地板鋪裝、驗收和使用規范中不允許此方法。

3把防潮膜鋪在木龍骨上面

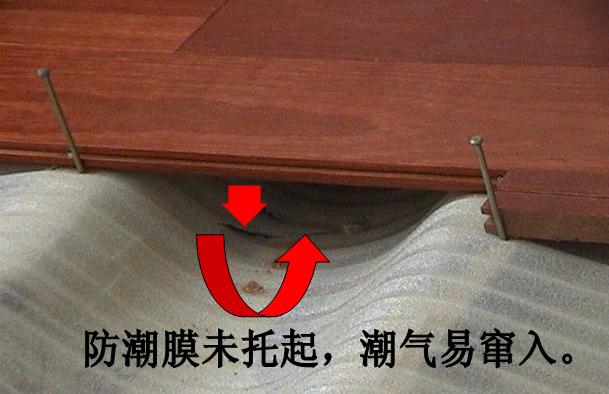

圖4把防潮膜鋪在木龍骨上面

這種安裝方法缺點是防潮膜很難抻平，防潮膜在木龍骨上面呈現波浪形，防潮膜的聯結處很難封嚴，防潮膜也易產生破損。地面和龍骨的水分雖然不能直接進入地板背板，水分可沿著墻邊流動，在腳線遮擋后順防潮膜的凹陷處進入地板背面，同時潮濕的空氣也極易竄到地板背面，導致瓦狀變形的發生。實際上，這種安裝方法的防潮是失敗的。

四 實木地板的正確安裝方法

根據試驗結果及常用的實木地板安裝方法存在問題的分析，我們發現，解決瓦狀變形的最好方法是阻斷水分接觸地板背面，防潮膜必須與地板的背面緊密接觸，應在龍骨上打一層基板,托住防潮膜,保證防潮膜與地板背面緊密接觸。這樣可以有效地阻擋地面、木龍骨和空氣中的水分從地板背面進入地板，徹底解決實木地板（竹地板也適應）的瓦狀變形的問題。因此，在

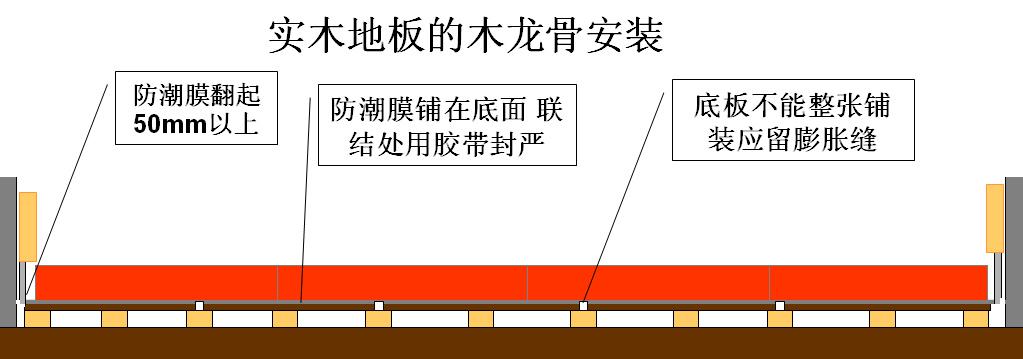

圖5實木地板的木龍骨安裝方法

新頒布的國家標準GB/T20238-2006 木質地板鋪裝、驗收和使用規范中，也只規定了實木地板的木龍骨的安裝方法（見圖5）。下面節選了標準中實木地板安裝方法的主要內容如下（詳細內容查看標準）：

1地板鋪裝應在地面隱蔽工程、吊頂工程、墻面工程、水電工程完成并驗收后進行。

2地面平整度, 用2m靠尺檢測地面平整度，靠尺與地面的最大弦高應≤5mm。地面含水率應低于20%，否則應進行防潮處理。

3 嚴禁使用超出國家強制性標準的材料。

4 鋪裝用木龍骨、墊木等木材含水率應符合GB/T 15036.1-2001中6.4的規定。木龍骨應使用握釘力良好、具有一定耐腐性能的木材或經防蟲處理的木材。木龍骨厚度≥25mm,寬度≥35mm。

5毛地板可采用膠合板、細木工板和刨花板等人造板材，毛地板應符合相應國家標準質量要求，其甲醛釋放量應符合GB18580中E1級的規定，厚度≥9mm。

6根據木龍骨的長度，合理布置固定木龍骨的位置；打孔孔距≤300mm，孔深度≤60mm，以免擊穿樓板；使用的木栓應采用握釘力較好的干燥材，木栓直徑大于電錘鉆頭直徑。

7 木龍骨與地面有縫隙時，應用耐腐、硬質材料墊實。如木龍骨不平整，應刨平或墊平。木龍骨安裝時，木龍骨間距允差≤5mm，平整度≤3mm/2m，與墻面間的伸縮縫為（8～12）mm。

8 在木龍骨上可鋪釘毛地板，毛地板嚴禁整張使用，宜鋸成規格為1.2m×0.6m或0.6m×0.6m的板材。毛地板鋪裝間隙為5-10mm，與墻面及地面附著物間的間距為8～12mm。毛地板與木龍骨按30°或45°鋪釘固定，釘距應小于350mm。固定后腳踩無異響和明顯下陷現象，毛地板鋪裝應水平，平整度≤3mm/2m。

9鋪設防潮膜（塑料薄膜），防潮膜接頭處應重疊50mm以上并用膠帶粘接嚴實，墻角處翻起50mm。

10在地板企口處打引眼，引眼孔徑應略小于地板釘直徑，用地板釘從引眼處將地板固定。地板應錯縫鋪裝。地板釘長度宜為板厚的2.5倍，固定時應從企口處30°～50°角傾斜釘入。

11 地板的拼接縫隙應根據鋪裝的環境溫濕度狀況、地板寬度、地板的含水率、木材材性以及鋪設面積情況合理確定。

12在地板與其它地面材料銜接處，應進行隔斷（間隙≥8mm），并征得用戶認可。扣條過渡應安裝穩固。

13地板寬度方向鋪設長度≥6m時，或地板長度方向鋪設長度≥15m時，應在適當位置設置伸縮縫，并用扣條過渡。靠近門口處，宜設置伸縮縫，并用扣條過渡，扣條應安裝穩固。

14鋪裝完畢后，鋪裝人員要全面清掃施工現場，并且全面檢查地板的鋪裝質量，確定無鋪裝缺陷后方可要求用戶在鋪裝驗收單上簽字確認。
